單片耗時從一天降至15分鐘 一把“光刀”切出新型芯片大市場

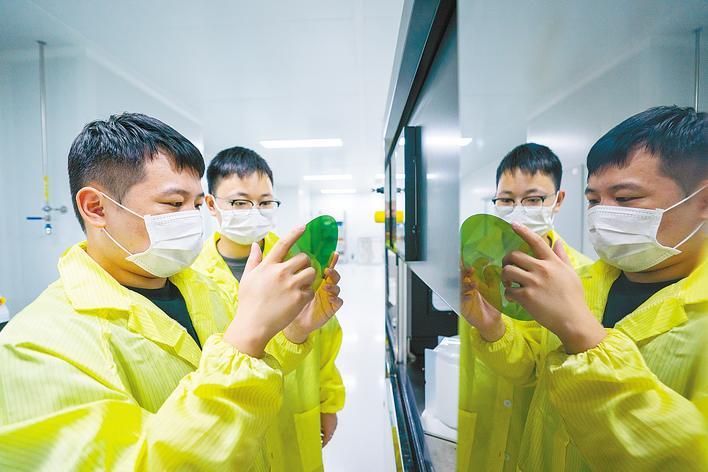

7月21日，硅來半導體（武漢）有限公司潔凈室，工程師檢查完成切片、研磨的碳化硅晶圓。（湖北日?qǐng)?bào)全媒記者 魏錸 攝）

湖北日?qǐng)?bào)訊 （記者李源、通訊員朱凌燕、實習生邢亦圩）加工設備的陶瓷底座上，放著一塊直徑8英寸、厚1厘米的碳化硅晶錠。工作人員點擊電腦屏幕，設備啟動運行，激光頭沿著晶錠邊緣做往復運動。15分鐘后，一片500微米厚的碳化硅晶圓便完成切割。

7月21日，中國光谷華中科技大學科技園創新基地，硅來半導體（武漢）有限公司（以下簡稱“硅來”）潔凈室里，生產線產能拉滿，一片片碳化硅晶圓陸續下線。

碳化硅是第三代化合物半導體材料，與傳統單晶硅相比，碳化硅制成的芯片可在高壓、高溫下穩定工作。隨著新能源汽車充電電壓越來越高、充電后續航里程越來越長，碳化硅成為新能源汽車行業“新寵”。

碳化硅從原材料變?yōu)樾酒?，要?jīng)歷晶錠生長、晶圓切割、晶圓拋光、光刻、封裝測試等流程。能否又好又快地將晶錠切割成晶圓，關乎碳化硅芯片全產業鏈整體效能。

過去，切割碳化硅晶錠靠的是一根直徑100微米的金剛線，其過程就像用刀切蘿卜。在一片1厘米厚的碳化硅晶錠上，使用金剛線可以切出10片500微米厚的碳化硅晶圓，但每切1片需用時1天，晶錠損耗率高達50%。

一塊碳化硅晶錠的價格可達6位數，這意味著切出來的晶圓越多，單片成本越低，企業產品競爭力越強。

隨著我國新能源汽車產業高速發展，碳化硅芯片需求量大幅提升，金剛線切割法費時費料的弊端日漸顯現，使用新技術替代迫在眉睫。

近年來，激光剝離碳化硅晶圓技術應運而生。激光被譽為“最快的刀”，但作用在碳化硅晶錠時不是傳統意義上的“切”，而是在晶錠內部密集聚焦10億次，用能量改變碳化硅結構，將晶圓從晶錠上“剝下來”。形象地講，就像太陽把人曬脫一層皮。

要確保一片晶圓厚度均勻，10億個聚焦點都得打在相同的深度，這對激光精密控制提出巨大挑戰。

為此，硅來自主研發了一款混合光源激光系統，經過上萬次試驗，為其匹配具備專利技術的“自由曲面晶片”。

在一系列創新技術加持下，這臺設備變成“三頭六臂”的哪吒，可將激光聚焦深度精密控制在100微米到1000微米區間，滿足不同厚度碳化硅晶圓生產需求。這套系統從硬件到軟件都實現100%自主可控。

經過驗證，硅來在1厘米厚的晶錠上可以切出15到16片500微米厚的晶圓，單片切割時間僅需15分鐘。相比金剛線切割法，單片切割損耗從500微米降至75微米，晶錠損耗率降至15%，單片晶圓成本下降超過20%，良率超過99%。其技術指標，與國家第三代半導體技術創新中心深圳平臺研發的同類技術不相伯仲，均達到國際領先水平。

今年5月，硅來首條碳化硅晶圓切割生產線在光谷投產，年產能預計超過3萬片。目前，硅來已經與國內多家碳化硅產業鏈龍頭企業形成合作，未來計劃在漢新建四五條生產線，年產值有望超過10億元。

統計顯示，湖北以光谷為主體，已聚集碳化硅所在的化合物半導體領域企業50多家，長飛先進、先導稀材等一批百億龍頭項目落地，3萬多名創新人才聚集，已構建起從研發、中試到量產的產業生態，形成覆蓋材料、器件到封裝檢測的完整產業鏈。
